Velocímetro analógico Mst Vintage Motogadget

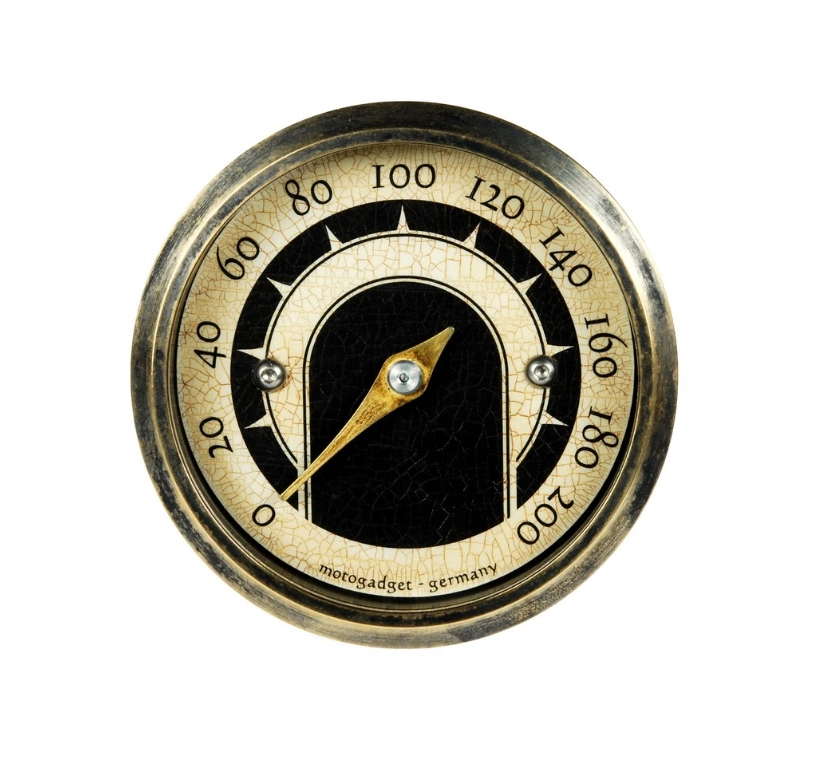

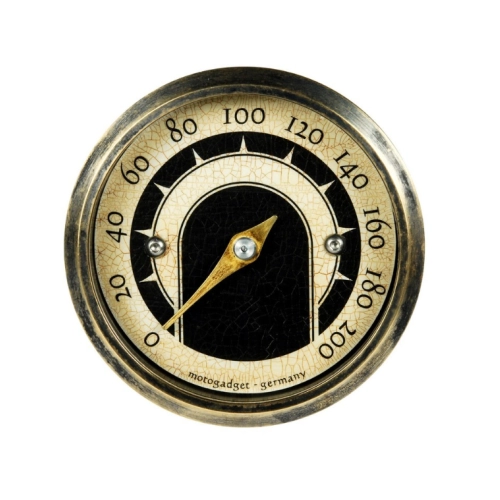

El mst vintage es un pequeño velocímetro analógico con anillo de bronce con un atractivo aspecto de la vieja escuela

Técnicamente idéntico al motoscopio pequeño, el diseño varía. El dial es similar al diseño Streamline de los años cuarenta y cincuenta. Además, una superficie amarillenta y agrietada le da a la esfera un aspecto fuertemente envejecido.

El anillo de tornillo y el indicador están hechos de latón sólido y provistos de una pátina a mano. Los patrones y signos de envejecimiento resultantes son diferentes en cada instrumento, lo que le da un aspecto individual y único.

Especialmente para mst Vintage, existe una Copa Streamline combinada hecha de latón sólido con pátina. Ver montaje.

Todas las demás características y datos técnicos del instrumento corresponden al pequeño motoscopio.


Pantalla:

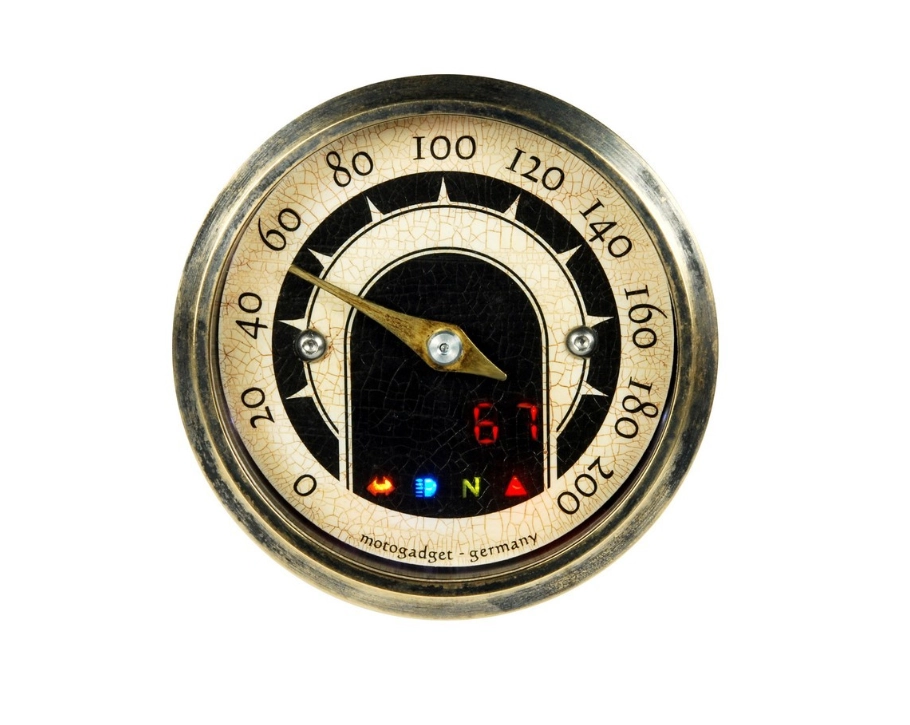

El dial de contraste analógico en blanco y negro está iluminado indirectamente por LEDs blancos. Detrás de la parte negra del dial hay una innovadora pantalla LED oculta, que solo se ilumina durante el funcionamiento con el dial y no se ve cuando se apaga.

Para lograr una lectura óptima en la oscuridad, el sol y el atardecer, el brillo de los LED se ajusta automáticamente.

Si se exceden los 200 km / h en la escala analógica, la velocidad se muestra automáticamente en la pantalla LED. Además, se almacena la velocidad máxima.

Las 4 luces indicadoras (azul, roja, 2 x verde) también están integradas en el dial. Estos también son visibles solamente durante la operación.



Operación:

Con el botón de menú suministrado o, por ejemplo, El botón de luz en el manillar cambia entre las pantallas de la pantalla LED.

La pantalla estándar en la pantalla es la hora. Si es necesario, los valores de kilómetros totales, kilómetros diarios, voltaje a bordo, etc. se muestran presionando un botón corto.

Todas las funciones, como restablecer la distancia de viaje o similar, son fáciles de operar con el botón pulsador. Por supuesto, los valores predeterminados o almacenados también se almacenan sin fuente de alimentación.


Cultivo

La mst vintage es fácil de instalar utilizando los dos casquillos roscados M3 en la parte posterior. Ofrecemos diferentes montajes para el montaje. Ver bajo instalación.


Conexión y sensores:


Las instrucciones detalladas de instalación y funcionamiento (ver Descargas) permiten conectar el instrumento a los usuarios que previamente se mantuvieron alejados del sistema eléctrico del vehículo.

El sensor de velocímetro incluido de acero inoxidable es muy pequeño (M5 / 23 mm) y fácil de ocultar. Con el cable de conexión de 1,5 m de largo, se puede acoplar fácilmente a la rueda delantera o trasera. Por lo tanto, incluso los vehículos con el velocímetro mecánico original se pueden convertir fácilmente.

El motoscopio pequeño es compatible con muchos sensores de velocímetro originales (sensores de contacto y proximidad) de fabricantes de vehículos. En este caso, solo las conexiones están conectadas y la instalación mecánica de un sensor es completamente innecesaria.

Una "función de aprendizaje" inteligente permite una fácil calibración del velocímetro, incluso en vehículos con sensores en la transmisión. Harley-Davidson (TM).


Entrega


    Instrumento con cable de conexión de unos 75 cm.
    Mini sonda
    2 fusibles voladores
    9 conectores finales de cable
    Sensor del velocímetro (M5 x 0,5 hilo fino, acero inoxidable, IP 68) con cable de conexión de 150 cm
    2 mini imanes de neodimio fuerte
    2 tornillos de fijación M3 con arandela
    2 diodos para fusionar los intermitentes.
    Instrucciones detalladas de instalación y funcionamiento.


Especificaciones y características:



Diámetro de instalación 49 mm.
Peso aprox. 110 g
Montaje 2 x casquillo roscado M3
Consumo de corriente durante el funcionamiento aprox. 200 mA (depende de la carga)
Consumo de corriente en reposo 0 mA.
Tensión de funcionamiento 9 V - 15 V.
Temperatura de funcionamiento -20 ° ... + 80 ° C
Tacómetro analógico (puntero) 0 - 200 km / h o mph
Tacómetro numérico (pantalla LED) 200 - 999 km / h o mph
Velocidad máxima 0 - 999 km / h o mph
Voltaje a bordo 9 - 15 V
Hora 00:00 - 23:59
Odómetro de viaje 0 - 999.9 km o mi
Kilómetros totales (ajustables) hasta 99 999 km o mi
Luces indicadoras Señal de giro, Luz alta, Neutro, Lámpara de advertencia
